走线

后面板拆开图

走线

前面板背面图

iPhone 6相比过去的升级大家都非常熟悉了,但在内部构造上有怎样的变化,则显然并不为人所知。日前,曾经率先曝光iPhone 6的微博用户@瑞记对这款新机进行了拆解,并通过与iPhone 5s的对比,首次为我们揭露了iPhone 6在内部设计上的改变。

拆解对比iPhone 5s

从此次@瑞记公布的拆解步骤来看,iPhone 6和iPhone 5s的拆解方式大致是一样的,但iPhone 6拆下来的显示屏要比iPhone 5s略厚一些,同时分别负责传输显示屏、听筒、前置摄像头、TouchID指纹识别信息的排线,此次在iPhone 6上全部都被更改至屏幕上方。

而从iPhone 6对比iPhone 5s的主板布局来看,该机大致的布线结构和过去相比都没有太大差别,但由于锁屏键被放至机身右侧,所以在走线上有些细小的变化,而电池容量则增大至1810毫安时。总体而言,iPhone 6与iPhone 5s的内部结构非常相似。

不必担心摄像头磨损

不过,iPhone 6的拆解难度相比iPhone 5s更高,而主板依旧是双层式设计,存储模块为东芝提供。由于iPhone 6支持五种模式十多种频段,所以在外壳天线包边增粗的同时,无线模块的面积也有所增加。这意味着蓝牙、Wi-Fi、无线射频等功能将有更好的表现。

至于大家非常关心的摄像头外凸磨损问题,此次拆解的结果显示,iPhone 6摄像头外部为蓝宝石玻璃,金属圈切割也有一定的角度,所以拆解者认为大可不必担心磨损。此外,iPhone 6这次还配备了超大尺寸的扬声器,在大约43分贝的环境测试中,使用相同内置铃声调到最大,iPhone5s大约能达到100分贝,而iPhone 6则能达到108分贝。

日本制造元件曝光

值得一提的是,日本媒体也发表文章细数了iPhone 6中使用的日本制造元件。首先,iPhone 6 Plus摄像头所搭载的“光学防抖修正用促动器”的供货商被认为是日本阿尔卑斯电气和三美电机,并且据称这款新型促动器的价格较之前产品高出50%至1倍,所以仅限部分高级机型采用。

至于iPhone 6的摄像头所采用的积层式CMOS图像传感器则由索尼等供货,而iPhone 6的触控屏则由日本显示器公司Japan Display提供,包括4.7英寸和5.5英寸两个规格的液晶面板。此外,置于显示屏内部,起到调节画面亮度功能的“LED背光灯”也将由日本公司美蓓亚供货。而LTE网络的信号传输线路所使用的高频率部件则将采用日本的村田制作所的滤波器产品。

扩展阅读:

iphone6 plus价格iphone6价格图片

走线

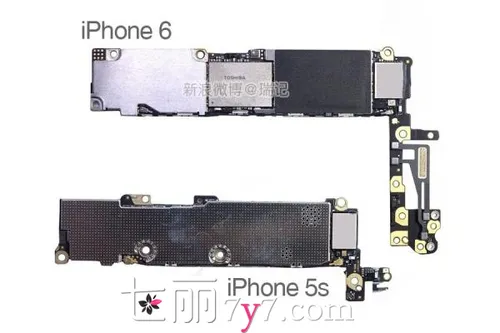

主板对比图1

走线

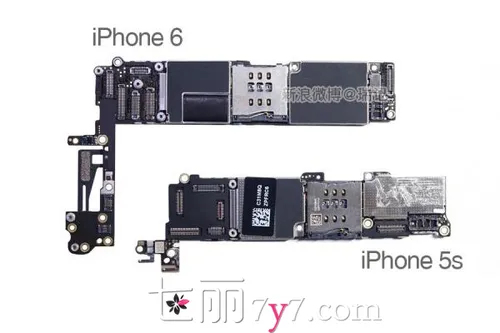

主板对比图2

走线

摄像头对比图

走线

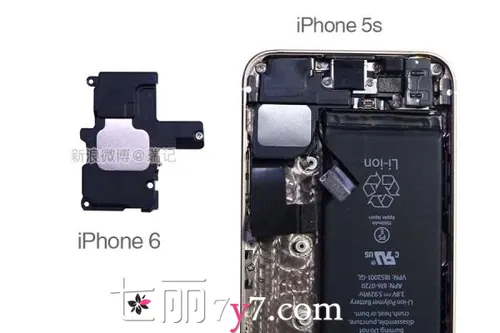

扬声器单元图

走线

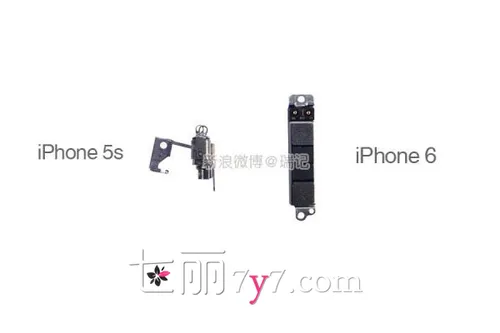

振动器单元图
